冷库安装工程的标准设计规范

2022-08-18 08:55:41

次

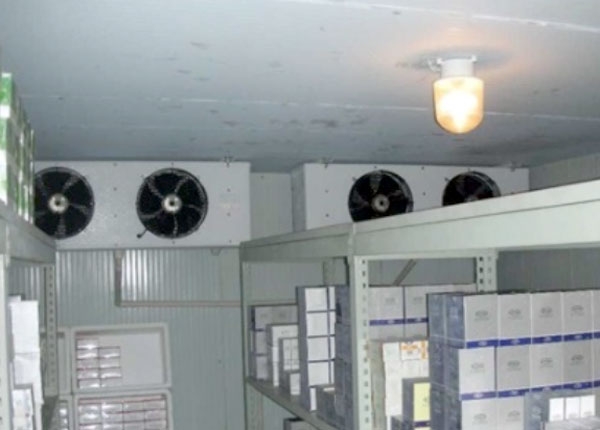

一、蒸发器安装規范

先把吊装螺丝孔开好，并开好铜管及电线孔，后二孔要修整以防快口留下隐患，自配排水管的蒸发器背面与立板定位为300MM。蒸发器排水孔与立板预先安好的排水孔位垂直，两者间差为250MM，如是冷冻库，排水管内穿排水电热丝，

排水电热丝发热部位，只能伸到库板内50MM处，排水管外部保温处理，冷藏不需电热丝，其它冷库安装工程相同。蒸发器进风口不能对着库门，蒸发器好吊放在冷库长端，蒸发器出风口好不要对着门，蒸发器取位居中，以便维修。

二、冷库机组主机安装规范

主机位置离蒸发器越近越好，且易维修，散热良好，如外移需安装遮雨棚，主机位四角需要安放防震垫片，安装水平牢固，不易被人碰着。冷凝器安放位置离主机越近越好，在主机偏上位，冷凝器安装位具备佳散热环境，吸风口不能对着其它设备出风口。

特别是油性气体，出风口不能短路及对着别处窗口和设备，离地应有2M，安装水平牢固。所有铜管需分别穿保温管与同方向电线，一起用空调扎带一起包扎好，尽量走直管样并分段固定，保温管与保温管接头处用电工胶布密合。

所有电线除用空调扎带扎好外，需用波纹软管或走线槽穿管保护，温度显示导线尽量不与电线靠在一起排线。

冷库安装工程
